在使用CAD軟件繪圖過程中,角的應用必不可少,如果遇到圖紙上大于180度并且需要標注的角該如何標注怎樣解決呢?現在我們一起來看一下詳細的解決步驟吧:

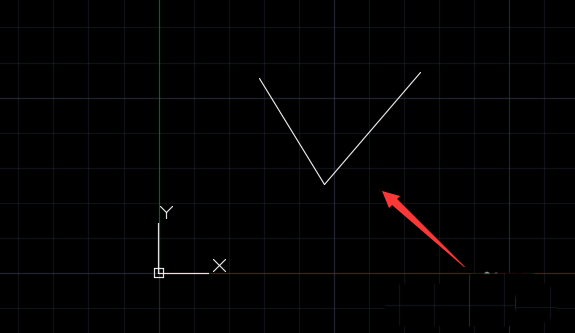

1、首先打開CAD軟件,如下圖所示有一角,外交為大于180度的鈍角:
2、接著在下方命令行輸入角度標注命令“dan”并回車,可以見到默認命令為“指定頂點”,直接回車即可:

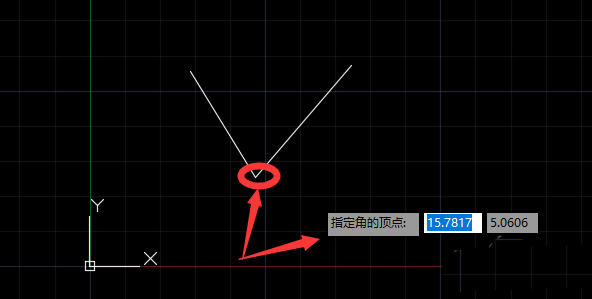

3.然后根據指示命令指定角點,如下圖所示:

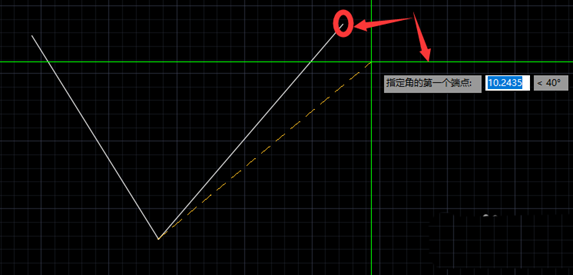

4、繼續根據指示命令指定角的第一個端點,如下圖所示:

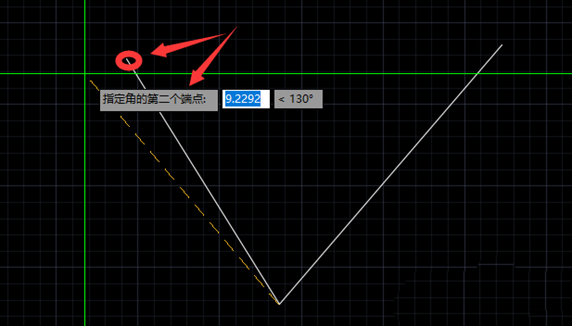

5、指定角的另一個端點。

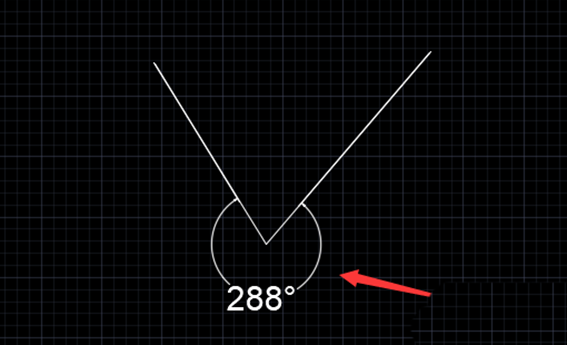

6、最后標注完成,如下圖所示,角度標注為288°:
關于如何CAD標注大于180°角的方法已經詳細講解,大家可以參考實際操作一下,相信正在CAD的小伙伴們都能理解并掌握。
